Elektromagnetske smetnje filtera (ЕМИ Filter) je nova vrsta složeni uređaj koji je bio u širokoj upotrebi u poslednjih nekoliko godina. Uslužni model može efikasno potisnuti buku električne mreže, poboljša anti-smetnje sposobnost elektronske opreme i pouzdanost sistema i može da se široko koristi u poljima elektronskih mernih instrumenata, računarske opreme soba, prebacivanje zalihe, merenje i kontrola sistema napajanja, itd...

ЕМИ Filter - New Moon - New Moon

1 princip i primjenu filtera elektromagnetske smetnje

1.1 struktura princip

ЕМИ Filter - New Moon - New Moon

Buka zalihe energije je neka vrsta elektromagnetske smetnje, spektar provodljivost buka je oko 10kHz ~ 30MHz, do 150MHz. Skladu sa smerom prenos, buka zalihe energije mogu biti podeljeni u dve kategorije: jedan je od napajanje strujom u liniju od uvođenja spoljni smetnje i drugi je generisao elektronsku opremu i prenos energije red da buka. Rezultati pokazuju da buka pripada dvosmerni signal smetnje i elektronsku opremu ne samo predmet buke za ometanje, nego i izvor buke. Prema karakteristikama formacija, postoje dve vrste buka smetnje, serija režim smetnje i zajednički režim smetnje. Serija režim smetnje je buka između dva dalekovoda. Uobičajene smetnje režim je buka od dva dalekovodi na zemlju. Stoga, elektromagnetske smetnje filter treba da ispuni uslove elektromagnetska kompatibilnost (EMC), takođe mora biti dvosmerna RF filtera, s jedne strane da spoljni elektromagnetske smetnje filtriranje iz AC strujni kabl uveden je, s druge strane, mogu da izbegnem opremu sebe ispred buka smetnje, da se ne utiču na normalan rad druge elektronske opreme u istu elektromagnetnu okruženju. Pored toga, ЕМИ filter ima inhibitorni ulogu na seriju režim i zajednički režim smetnje

1.2 osnovne kolo i svoje tipične aplikacije

Osnovni kolo ЕМИ filtera je prikazana na slici 1.

ЕМИ Filter - New Moon - New Moon

Pet terminalni uređaj ima dva terminala za ulazni, izlazni dva terminala i terminala za uzemljenje. Uključujući uobičajeni režim saug kolo (poznat i kao zajednički režim inductor i filter kondenzator C1) L ~ C4. L nije imao efekta na serijski režim smetnje, ali kada zajednički režim smetnje zbog magnetnog fluksa pravcu dva koturove od isti, nakon ukupno inductance spojnica povećava rapidno, tako da zajednički režim signal koji prikazuje veliki inductance, nije lako proći, pa zvao zajednički režim saug. Svoje dve namotaji su rani u ferita nizak gubitak, visoka Propustljivost, kada trenutno prolazi kroz magnetsko polje na dva transformatori će pojačati jedni druge. Inductance od je L se odnosi na ocenjeni ovaj ja o na ЕМИ filtriranje, kao što je prikazano u tabeli 1. Treba našta da kada ocenjeni struja je velika, zajednički režim saug prečnik će se povećati u skladu s tim, da biste mogli da izdrže velikih struja. Pored toga, na slabljenje niske frekvencije mogu poboljšati povećavanjem pravilno na inductance. C1 i C2 koriste tanki film kondenzatora, kapaciteta opseg je otprilike 0,01 F ~ ~ 0.47 F, uglavnom se koristi za filtriranje kroz smetnje. C3 i C4 su povezani u izlaz, i ima zabranu neutralna svrha kondenzator, koji mogu efikasno da obuzdaju zajednički režim smetnje. C3 i C4 takođe može da se poveže paralelno na kraju unosa, i dalje odabrati keramičke kondenzatori, opseg kapaciteta je 2200pF ~ 0,1 F. Kako bi se smanjio na curenje trenutne, na kapacitet bi trebalo da premaši 0,1 F i srednji svrha kondenzator bi trebalo da bude povezan sa zemljom. C1 ~ C4 pritisak otpor vrednost je 630VDC ili 250VAC.

Slika 2 prikazuje unutrašnje kolo dve faze složenih ЕМИ filtera, zbog upotrebe na nivo 2 (takođe se zove 2) filtriranje, pa bolje je efekat filtriranja buke. Za neke korisnike, tamo su hiljade učestalost ponavljanja Hz brzo prolaznog puls grupe smetnji, oba u zemlji i inostranstvu i razvili filter puls grupe (poznat i kao grupa je u stanju da brojač puls), inhibiciju do nereda.

Aplikacija 2 ЕМИ filtera u prebacivanje napajanja

Da bi smanjili jačinu zvuka i smanjimo troškove, jedan čip prebacivanje napajanja obično usvaja ЕМИ filter jednostavno jednu fazu, koja je prikazana tipična kolo 3. Figura (a) i (b) u kondenzator C možete filtrirati kroz smetnje, razlika je samo C (a) će biti povezani na kraj unosa, cifra (b) je povezan sa izlaz. Figura (c), (d) pokazuje da je u krugovima složeniji, smetnje za suzbijanje efekat je bolji. Figura (c) u L, C1 i C2 koriste da filtriraju zajednički režim smetnje, C3 i C4 filtrirali smetnje. R je otpust otpor, trošak na C3 akumuliranje objavljivanja, izbjegavati akumuliranje troškova i efekat filtera karakteristika; elektroenergetske linije možete napraviti na kraju L i moć N se ne naplaćuje, da se osigura sigurnost korištenja. Cifra (d) je uobičajeni režim smetnje filtera kondenzatora C3 i C4 je povezan sa izlaz.

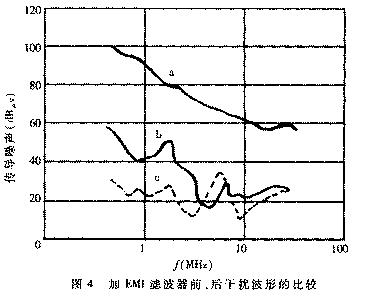

ЕМИ filter efikasno mogu da suzbijem elektromagnetske smetnje od jedne čip Prebacujem napajanje strujom. Slika 4. Oblina 0,15 MHz ~ 30MHz provodljivost buku u prebacivanju napajanje (ЕМИ), koja je u krivu o je u prebacivanja izvorom napajanja (odnosno vrhunac kovertu od elektromagnetske smetnje). Kriva B je umetnut kao što je prikazano u talasnom obliku slika 3 (d) ЕМИ filtera, elektromagnetske smetnje mogu biti diplomca 50dB V ~ 70dB V. očigledno, efekat ovaj položaj filter je bolje.

Za neke korisnike, tamo su hiljade učestalost ponavljanja Hz brzo prolaznog puls grupe smetnji, oba u zemlji i inostranstvu i razvili filter puls grupe (poznat i kao grupa je u stanju da brojač puls), inhibiciju do nereda.

Aplikacija 2 ЕМИ filtera u prebacivanje napajanja

Da bi smanjili jačinu zvuka i smanjimo troškove, jedan čip prebacivanje napajanja obično usvaja ЕМИ filter jednostavno jednu fazu, koja je prikazana tipična kolo 3. Figura (a) i (b) u kondenzator C možete filtrirati kroz smetnje, razlika je samo C (a) će biti povezani na kraj unosa, cifra (b) je povezan sa izlaz. Figura (c), (d) pokazuje da je u krugovima složeniji, smetnje za suzbijanje efekat je bolji. Figura (c) u L, C1 i C2 koriste da filtriraju zajednički režim smetnje, C3 i C4 filtrirali smetnje. R je otpust otpor, trošak na C3 akumuliranje objavljivanja, izbjegavati akumuliranje troškova i efekat filtera karakteristika; napajanje možete napraviti struju za nabavku
